विवरण

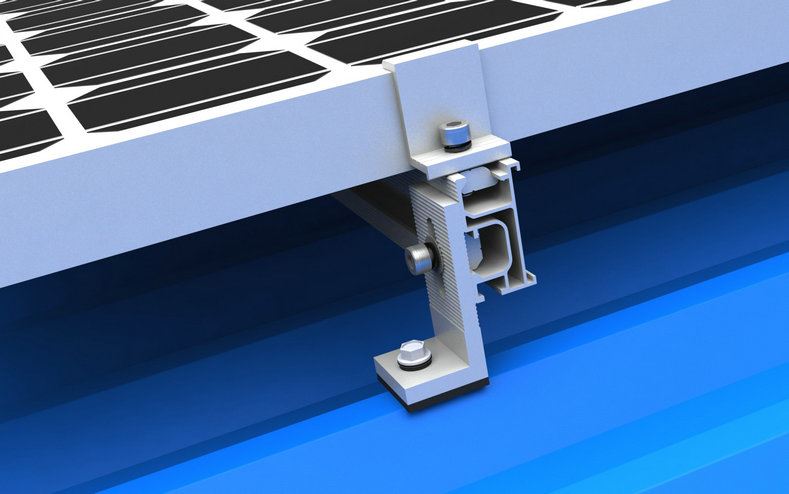

सौर एल फीट व्यापक रूप से वाणिज्यिक और आवासीय छत परियोजना के लिए लागू किया जाता है।
एल पैर खड़ा टिन छत है, जो ग्राहकों के साथ लोकप्रिय है के लिए बनाया गया है, वाटरप्रूफ EPDM रबर एकीकृत डी डिजाइन यह मॉड्यूल के लगभग सभी प्रकार जकड़ना संभव बनाते हैं ।
सुविधाऐं:
1, तेजी से और सरल स्थापना, श्रम लागत को कम;
2, निर्माण स्थल की जटिल आवश्यकताओं को पूरा करने के लिए समायोजन का बड़ा लचीला;
3, उच्च वर्ग एनोडाइज्ड एल्यूमीनियम के साथ जंग रोधी और जंग विरोधी;
4, सभी परियोजना समाधान अनुकूलित किया जा सकता है।
तकनीकी विवरण
स्थापना: धातु की छत
स्नो लोड: 1.4kn/
सामग्री: एनोडाइज्ड AL6005-T5,SUS304
पवन भार; 60 मीटर तक/
झुकाव कोण: छत की सतह के समानांतर
वारंटी: 10 साल वारंटी और 25 साल सेवा जीवन
मानक: AS/NZS1170,JISC8955:2017,GB50009-2012,DIN 1055,IBC2006
स्थापना चरण:
योजना के अनुसार सही स्थिति में एक छेद ड्रिल करें, ईपीडीएम रबर और एल-ब्रैकेट स्थापित करें, फिर नीचे लकड़ी के बीम में बोल्ट को स्क्रू करें।
स्थापना के बाद एल-ब्रैकेट का खंड। कृपया स्थापना के दौरान सावधान रहें, नीचे दिए गए स्टील को नष्ट न करें।
1. छत रेल के लिए क्लैंप और एल के आकार का ब्रैकेट माउंट करें । 2. पुष्टि करें और बोल्ट को कस लें । 3. दोनों रेल एक ही स्तर पर होना चाहिए ।
मॉड्यूल अंत क्लैंप द्वारा छत रेल के लिए सुरक्षित है। जैसा कि दाईं ओर दिखाया गया है। सबसे पहले, पैनल रेल पर फ्लैट रखा जाता है, फिर रेल क्लिप रेल स्लॉट में टूट जाता है और अंत में एंड क्लैंप किट स्थापित की जाती है।
1. पोर्ट्रेट सौर पैनल No.x सौर पैनल लंबाई (सौर पैनल स्थापित अनुदेश की जांच करनी चाहिए)
2. लैंडस्केप सौर पैनल NO.x (सौर पैनल चौड़ाई + 18mm) + 32mm
3. एल-ब्रैकेट क्षैतिज अंतर 2m तक हो सकता है।
4. एल-ब्रैकेट ऊपर की दूरी सौर पैनल की लंबाई लगभग 12 या 34 है।
5. सौर पैनलों के बीच अंतर: 18mm।
स्थिरता मामला:
अन्य परियोजना:
Q1. क्या आप एक कारखाना हैं?
A1. हां, वानहोस सौर सौर बढ़ते ढांचे के उत्पादन में विशेष है। हम शीर्ष स्तर के निर्माता हैं जो अलीबाबा द्वारा सत्यापित हैं।
Q2. क्या हम आदेश देने से पहले नमूना अनुरोध कर सकते हैं?
A2: हाँ, हम गुणवत्ता Q3 की जांच और जांच करने के लिए नमूना आदेश का स्वागत करते हैं। आपका डिलीवरी का समय क्या है?
A3: वास्तव में यह आदेश की मात्रा पर निर्भर करता है, आमतौर पर लगभग 10 कार्य दिवस।
Q4. क्या अनुकूलित उपलब्ध है?
A4: हां, विस्तृत चित्र आप प्रदान करने के अनुसार ।
